·【主要技術參數】

1、閥體

閥門口徑：2”~72”

公稱壓力：ANSI 150LB~ 900LB

連接形式：法蘭式、對夾式或焊接式

閥體材質： A216 WCB、A217 WC6、A351 CF8、A351CF8M、A351 CF10M、A351 CK20 (或按客戶要求)

結構長度：見表 5-1~8-2 (P12~18)

閥    蓋：標準型-29~+250C

              加長型+251~+650C，-46~-30C

              但需注意各材料的使用溫度、壓力范圍。見表 1(P2)

填    料：PTFE，柔性石墨，鋼絲增強柔性石墨

本體涂層：銀白色(環氧樹脂)

                當本體為不銹鋼時，不加涂層

2、閥內組件

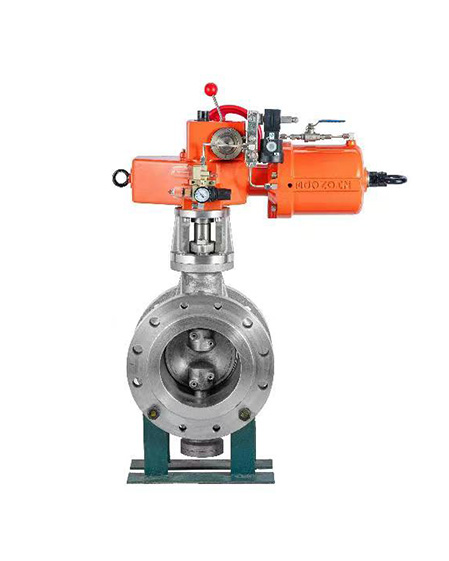

閥板型式：三偏心旋轉式

閥座型式：整體式剛性密封圈

流量特性：近似等百分比

材質處理：本體、閥板、座環、閥桿等材質組合、處理請參見表 2-1~2-3 (P3~4)

額定Cv值：請參見表 3 (P4)

額定行程：0~70或 0~909

閥座泄露率：ANSI Class VI

最大閥閉壓力：請參見表 4-1~4-5 (p9~11)

外型尺寸：請參見表 5-1~8-2 (P12~18)

產品重量：請參見表 5-1~8-2 (P12~18）

·【產品特點】

閥板采用三偏心結構，密封圈采用整體鍛造的剛性金屬密封環結構，與閥板組合后一體加工而成，密封性能好。

密封圈和閥體密封面全部堆焊硬質合金，耐磨性好。

閥座閥座為浮動式，具有自動調整中心的功能，適用于高溫、高壓場合。

閥門流量特性為近似等百分比曲線，可作為調節與切斷。

滿足 API607 防火要求。

【適用范圍】

該產品可廣泛應用于冶金、石油、化工、輕工、電力等工業部門在生產過程中進行就 地自動調節和遠距離自動調節。特別適用于高溫、高壓、且需要嚴密密封工況。
