·【主要技術參數】

口徑范圍: DN80~DN1000；

壓力范圍: Class 150~600；

設計標準: GB/T 24925、JB/T 12623；

結構長度: API 609、ISO 5752 GB/T 12221；

閥蓋延長: GB/T 24925、ISO 28921 SHELL SPE 77/200；

試驗標準: BS 6364、GB/T 24925 JB/T 12622、ISO 28921-1；

使用溫度：-196~-50℃ 。

·【產品特點】

1、由于以上有針對性設計特點，確保了低溫下密封的可靠性，不僅可以滿足BS 6364、GB/T 24925以及ISO 28921- 1(為BS6364的1/2)，也可以滿足BS 6364的1/3, GB/T 4123的VI級也可選；

2、純金屬堆焊硬質合金密封副確保了低溫下長期循環壽命柔性密封環設計，確保了密封副所受面壓小，確保了長期使用特殊結構的填料密封設計確保了填料函處的密封，滿足ISO 15848—1；

3、閥座密封環為分體式設計，都可以進行拆卸更換，可實現在線維護和維修，節約了維護成本和提高了效率；

4、特殊的雙斜邊三偏心密封副設計，降低了徑向偏心距，大大降低了執行機構扭矩，并且降低了關閉所需扭矩，也大大降低了打開瞬間扭矩。減少密封副的接觸比壓，降低了成本同時也提高了使用壽命；

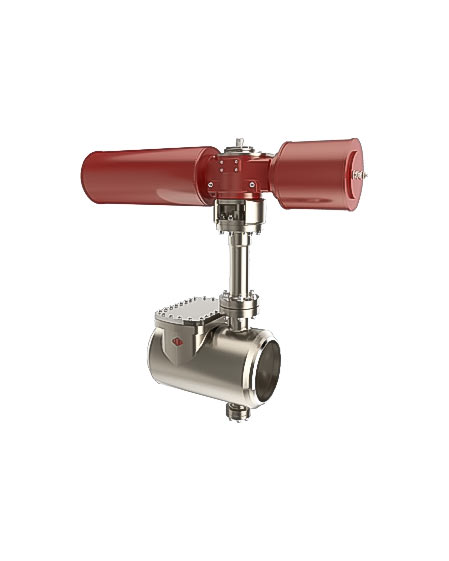

5 、焊接蝶閥設計，帶有檢修安裝口設計，確保了現場密封副的更換；

6、法蘭式采用API 609標準法蘭距，確保了和其他廠家的替換性焊接式采用GB/T 12221法蘭距，確保了與管道焊接不影響內部；

7、除閥體選用不同奧氏體不銹鋼外，閥桿材料有XM-19、 Gr660 Type 2、Inconel 718等多種材料可選，特殊結構確保了材料低溫適應性。

·【適用范圍】

廣泛用于氯堿、石油化工、冶金、醫藥、電力、化肥行業等工業 控制系統，對酸、堿等強腐蝕氣體、液體等介質的控制。
